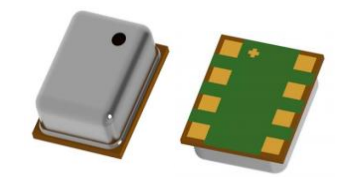

MMDP050 是一款具有高精度和低電流消耗的小型化數字式氣體壓力傳感器，是一款小型化高性能數字壓力傳感器，內置壓力和溫度實時檢測功能，可應用于無人機巡航、運動健身、 室內導航、天氣預報、垂直高度檢測等多種場景。
本產品用先進的微機電原理制作，核心技術為基于硅壓阻效應的MEMS 壓力傳感器芯片和高性能的信號調理 AISC 芯片，硅微壓阻式MEMS 壓力傳感器 芯片通過四個應變敏感電阻構成的惠斯通電橋，輸出信號被 ASIC 芯片放大、溫度補償和線性化，傳遞函數的線性化和溫度補償由 ASIC 中的數字處理電路實現，通過多項式補償算法和多個溫度下的多點壓力標定技術，實現了全工作溫度范圍內的高精度壓力測量。

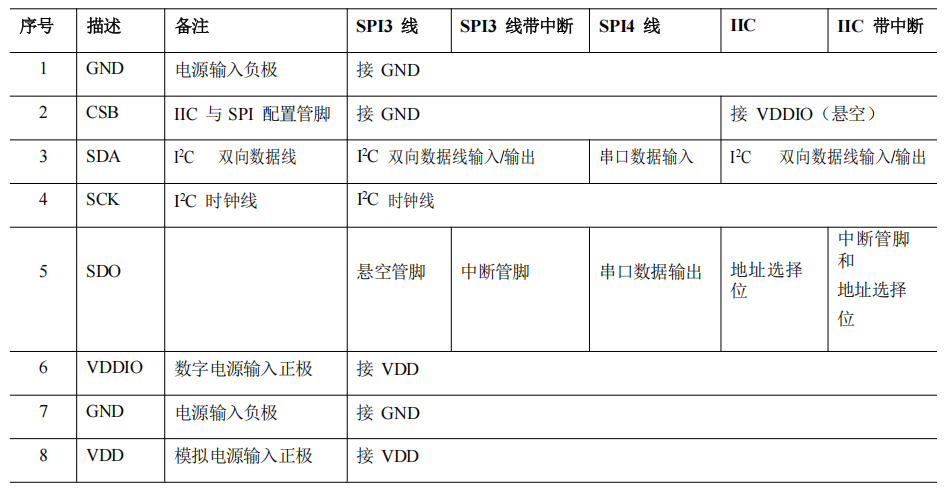

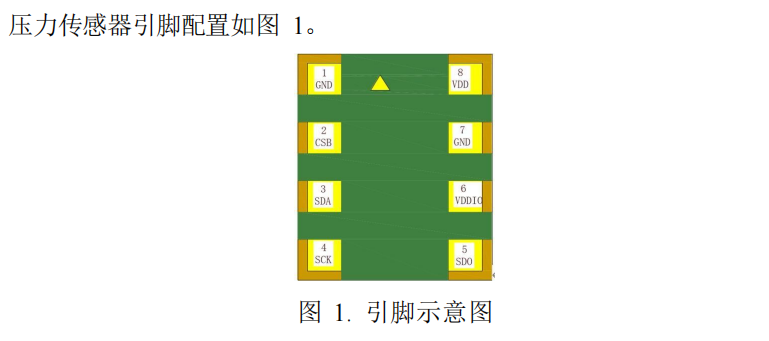

2.1 引腳定義說明

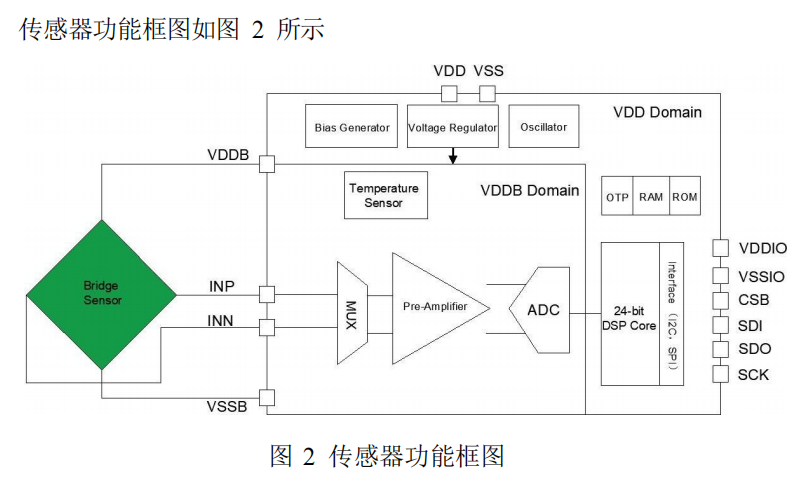

2.2 框圖

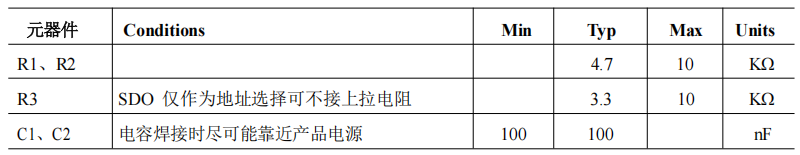

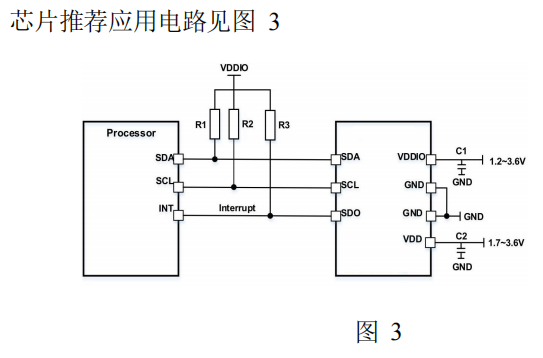

3. 應用電路

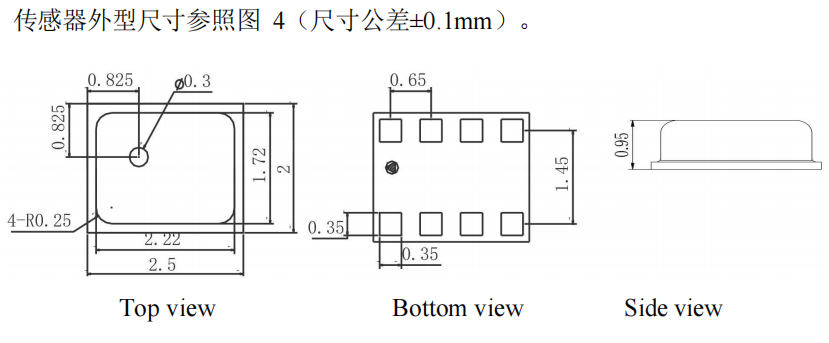

4. 外形結構(單位:mm)
4. 使用注意事項
4.1.焊接
由于本產品為熱容量較小的小型構造，因此請盡量減少來自外部的熱量的影響。否則可能會因熱變形而造成破損，引起特性變動。請使用非腐蝕性的松香型助焊劑。另外，由于產品暴露在外，因此請注意不要使助焊劑侵入內部。
1) 手焊接
請使用頭部溫度在 260 ~ 300(30 W)的電烙鐵 在 5 秒以內實施作業。

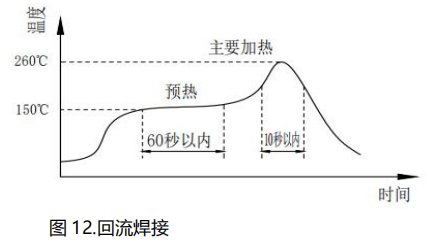

2) 回流焊溫度使用建議:
推薦的回流爐溫度設置條件如下所示
3) 印刷板的曲翹度相對于整個傳感器應保持在 0.05mm 以下，請對此進行管理。
4) 安裝傳感器后，對基板進行切割彎折時，請注意不要使接部產生應力。
5) 焊接后，為了防止基板的絕緣惡化而實施涂層或封膠時，請注意不要使傳感器的壓力導入口上面附著
4.2.清洗要求
1) 由于產品為開放型，因此請注意不要使清洗液侵入內部
2) 使用超聲波進行清洗時，可能會使產品發生故障，因此請避免使用超聲波進行清洗
4.3.存儲和運輸
1) 本產品為非防滴構造，因此請勿在可能濺到水等的場所中使用
2) 請勿在產生凝露的環境中使用。另外，附著在傳感器芯片上的水分凍結后，可能會造成傳感器輸出的變動或者破壞
3) 壓力傳感器的芯片在構造上接觸到光后，輸出會發生變動。尤其是通過透明套等施加壓力時，請避免使光接觸到傳感器的芯片
4) 正常包裝的壓力傳感器可通過普通輸送工具運輸。請注意:產品在運輸過程中防止潮濕、沖擊、曬傷和壓力
4.4.其他使用注意事項
1) 安裝方法錯誤時，會造成事故，因此請注意
3) 請避免采用超聲波等施加高頻振動的使用方法
3) 能夠直接使用的壓力媒介僅為空氣。除此以外的媒介，尤其是在腐蝕性氣體(有機溶劑氣體，亞硫酸氣體硫化氫氣體等)和異物的媒介中使用時，會造成故障和破損，因此請避免在上述環境中使用
4)壓力導入口的內部配置有壓力傳感器芯片。從壓力導入口插入針等異物后，會造成芯片破損和導入口堵塞因此請避免上述操作。另外，使用時請避免堵塞大氣導入口
5)關于使用壓力，請?jiān)陬~定壓力的范圍內使用。在范圍外使用時，會造成破損
6) 由于可能因靜電而造成破壞，因此使用時請注意:
請將桌子上的帶電物，作業人員接地，以使周圍的靜電安全放電。
7) 根據所使用的壓力，請充分注意產品的固定和套管，導入管的固定及選擇。另外，如有疑問，敬請垂詢
· 請?jiān)趯?shí)際使用狀態下進行確認
由于本規格為產品單體規格，為了提高實際使用時的可靠性，請確認實際使用狀態下的性能和品質。
