一、概述：
平面波導型光分路器（PLC Splitter）是一種基于石英基板的集成波導光功率器件，適用于無源光網絡（EPON,BPON,GPON 等）中連接局端和終端，設備實 現光信號的分路。其用途廣泛，包括光傳輸，長距離傳輸，用戶環路，光纖到戶，電信，有線電視，測試設備，光纖傳感器，數據通信和廣域網。

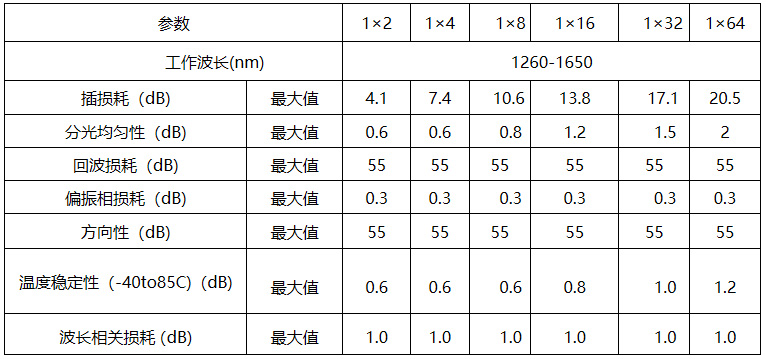

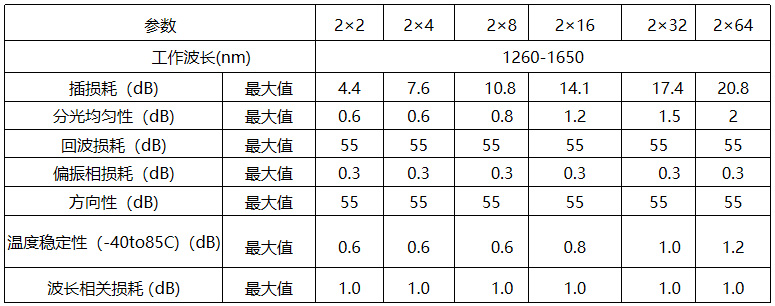

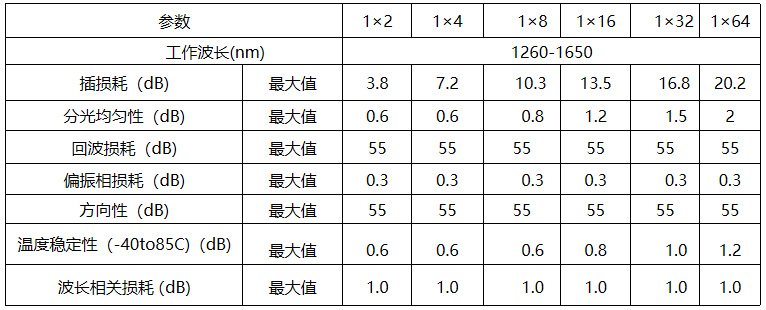

二、產品結構和光學性能：
1、型式和規格的分類：

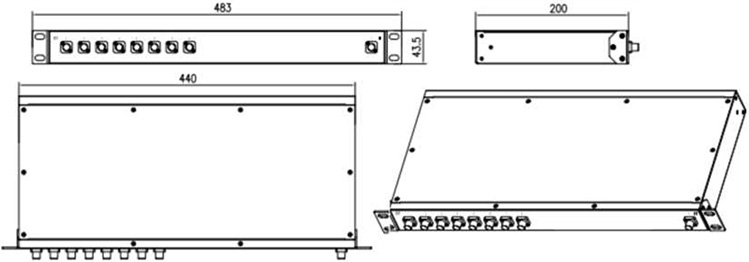

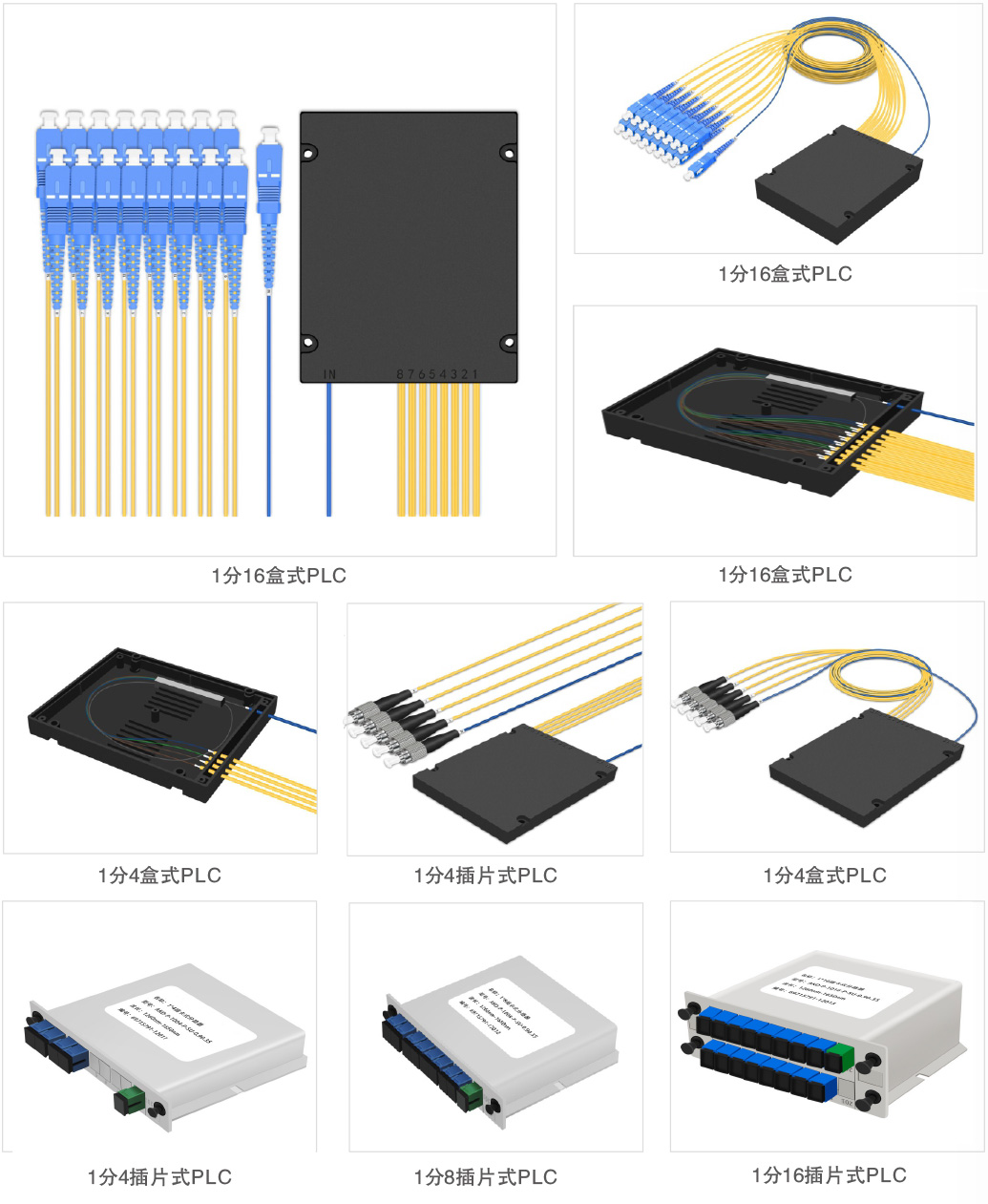

A、按照封裝方式分為：盒式光分路器、托盤式光分路器、機架式光分路器和微型光 分路器。
B、按照規格分為：1 分 2、1 分 4、1 分 8、1 分 16、1 分 32、1 分 64
2 分 2、2 分 4、2 分 8、2 分 16、2 分 32、2 分 64

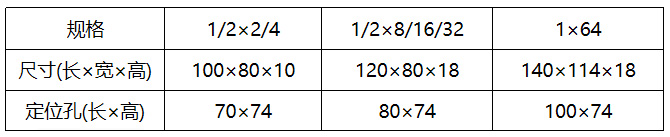

2、盒式光分路器封裝尺寸示意圖:

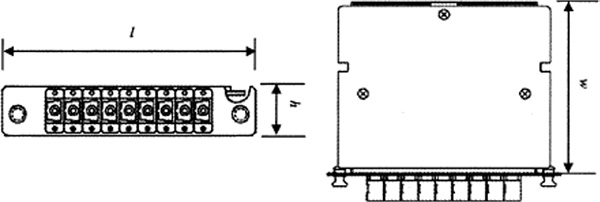

3、托盤式光分路器封裝尺寸示意圖:

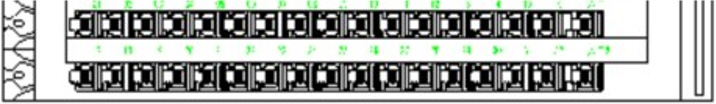

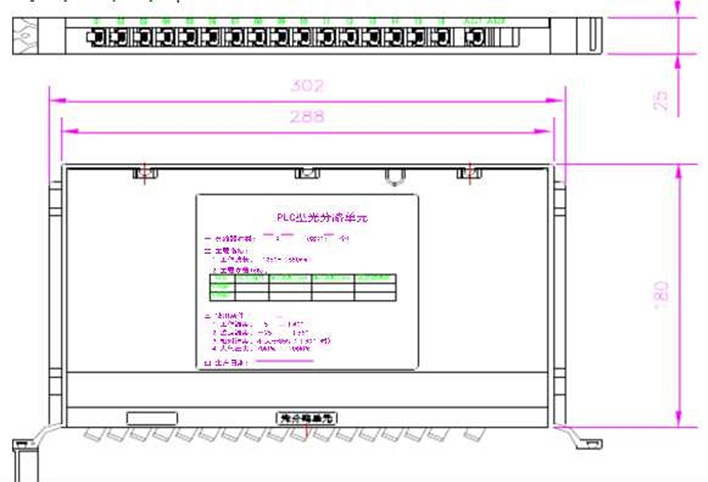

A、1/2×2/4/8/16 分路器終端托盤占用 1 個 12 芯一體化托盤空間，托盤尺寸和結構示意圖如下圖所示

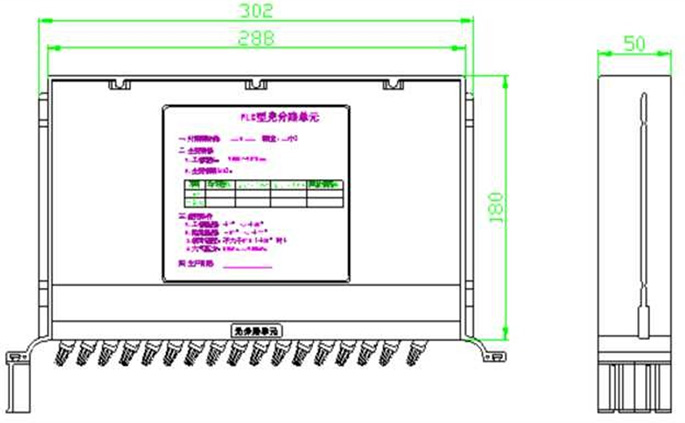

B、 1/2×32/64 分路器終端托盤占用 2 個 12 芯一體化托盤空間，1/2×32/64托盤尺寸和結構示意圖如下圖所示
