MAFS01-1714-AA1
產品描述
MAFS01-KA2是一款MEMS電容壓力傳感器，適用于電子煙抽吸狀態檢測。當MEMS 芯片感應到氣壓變化時，會將氣壓變化量轉換為電容變化量。通過外部 ASIC 輸入端電路檢測電容變化量，判斷用戶的抽吸狀態。芯片采用 CAP-LGA 封裝，體積小,可接受多次回流，滿足 PCBA 設計，可實現自動化生產，一致性高。
產品特性
? 體積小
? 一致性高
? 耐高溫
? SMT作業

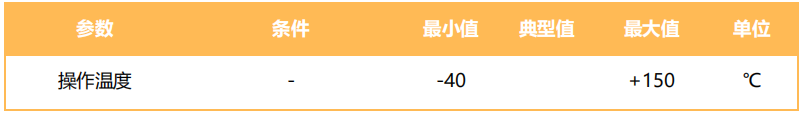

******最大額定值
注意：超過上表中規定的極限參數會導致器件******損壞。不推薦將該器件工作在以上極限條件范圍之外，否則可能會影響器件的可靠性。

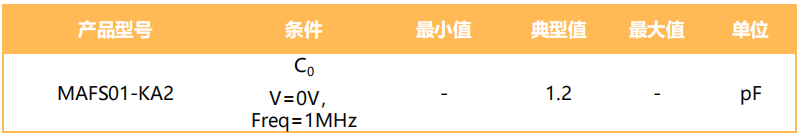

電子特性參數表
測試條件:25°C, 50±20% R.H.

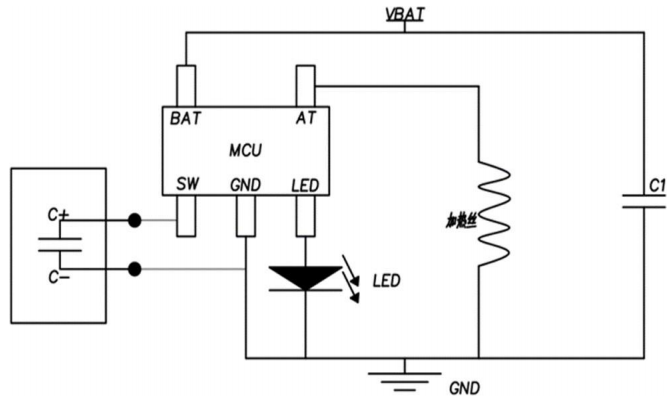

典型應用電路

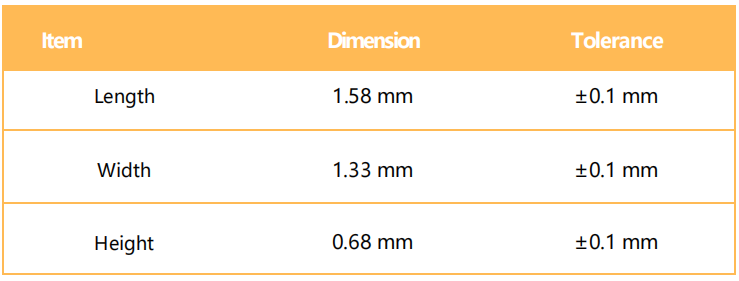

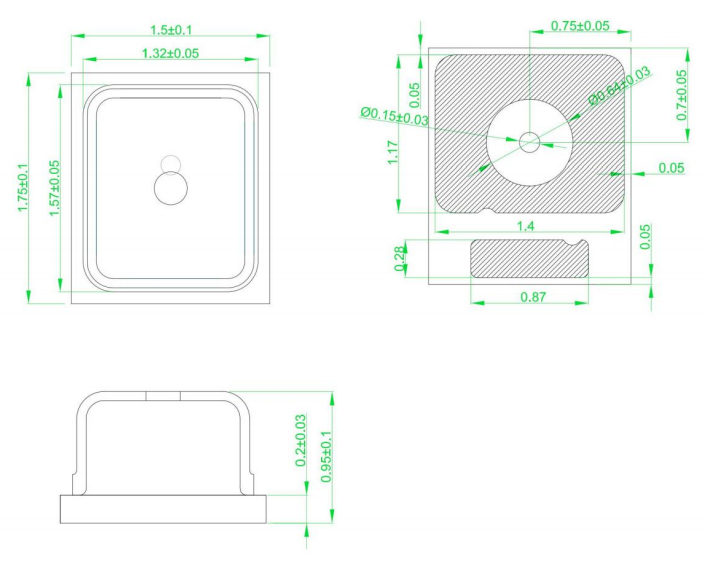

外形尺寸圖

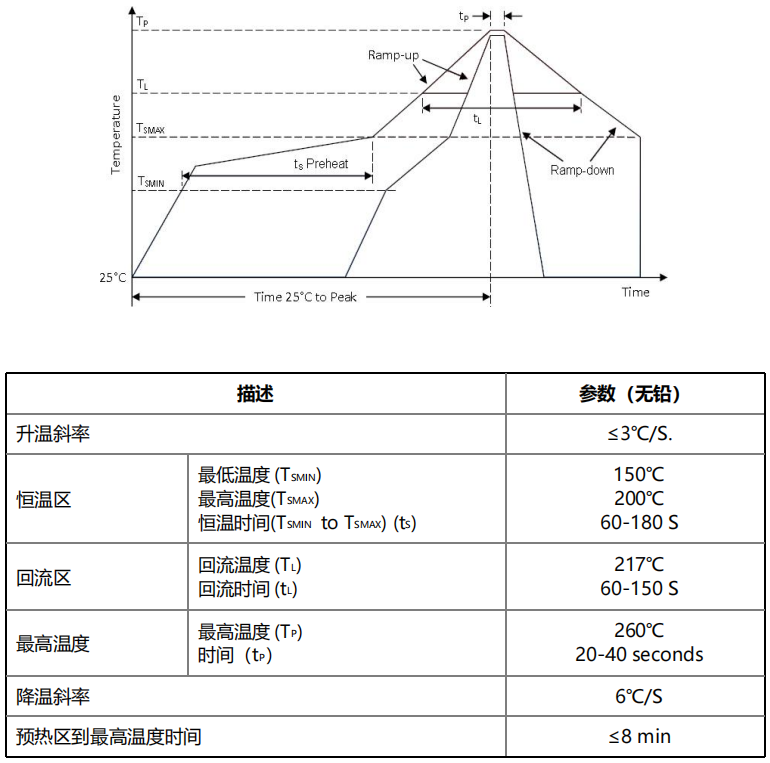

推薦爐溫曲線
注釋：
1. 回流過程中風速要低，避免回流過程中雜質進入氣孔；
2. 請勿清洗產品，避免雜質進入產品；
3.回流工藝不超過3次，如使用的錫膏熔點較低，請相應調整峰值溫度。

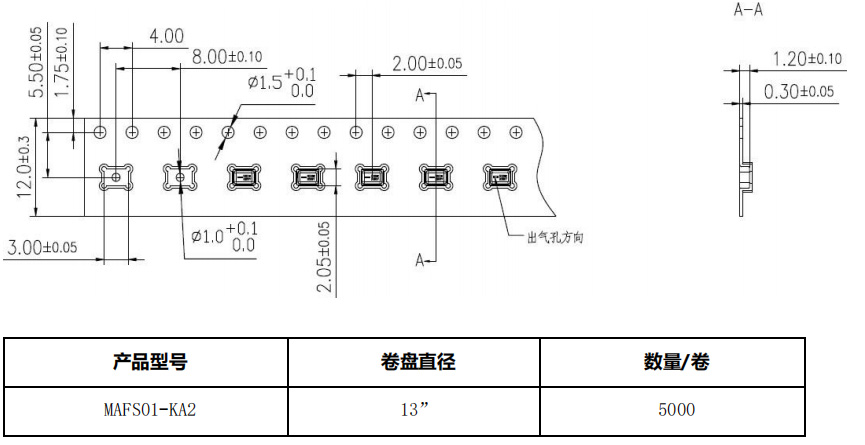

包裝規范
注解:
1) 尺寸單位為 mm;
2) 不要將真空吸嘴對準端口孔;
3) 符合EIA-481標準的磁帶和卷軸;
4) 標簽貼在外包裝上，直接貼在卷軸上;
5) 靜電壓<100V;
材料概述
? 符合歐盟RoHS指令2011/65/EC修訂后的要求。
? 符合行業標準IEC 61249-2-21:2003關于鹵化物質的要求。
備注
? (A) MSL(濕氣敏感等級)等級 1。
? (B) 建議最多3次回流循環。
? (C) 注意事項:
1）回流工藝后不要進行洗板或清洗工藝
2）回流工藝后禁止使用溶劑等清洗材料
3）不直接暴露于超聲波加工、焊接或清洗
4）禁止任何物體插入產品進氣孔內
