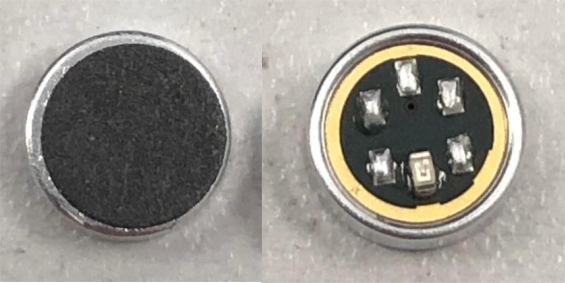

MAFS01-HC1 1006咪頭
產品描述
MAFS01-HC1 是一款內置MEMS氣流傳感器芯片和ASIC芯片的電子煙咪頭。
采用 ASIC芯片，不會有目前的 MCU 方案的死機現象，也不會出現因低于臨界電壓而引起的芯片無法復位現象；芯片工作狀態穩定，恒有效值 3.6V 輸出，并帶有發熱絲短路保護功能，在負載電阻小于 0.4Ω 時輸出截止，靜態電流小于 5uA，根據不同的應用狀態，在啟動、輸出超時、電壓檢測、負載短路、充電過程中實現不同 LED 指示功能。
該芯片將電子煙功能和電池充電功能集成到一個單芯片解決方案中。可以選擇傳統的5V 適配器和USB 端口進行電池充電。增加了獨立的充電器輸入引腳，具有更高的靈活性。
產品特性
? 低靜態電流: <5uA，最高輸出電流: 5A；
? 內置寬電壓輸入的充電 IC，充電電流可達500mA，充電電壓誤差 1%以內；
? 抗震動、聲音、磁場干擾，可靠性高；
? 3.60V的恒有效值輸出；
? 具備欠壓、短路、過溫、防反吹、吸煙超時等保護功能；
? 可應用在 0.6Ω-1.5Ω加熱絲；
? LED 模擬實際吸煙過程中視覺效果；
? 靈敏度：-100Pa；
? 高集成度，采用 ASIC 設計；

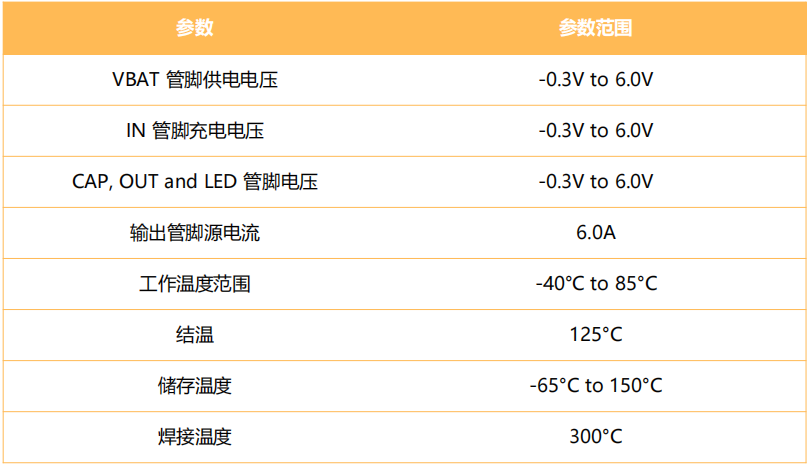

******最大額定值
注：無特別說明情況下，TA=25℃。超過上表中規定的極限參數會導致器件******損壞。不推薦將該器件工作在以上極限條件范圍之外，否則可能會影響器件的可靠性。

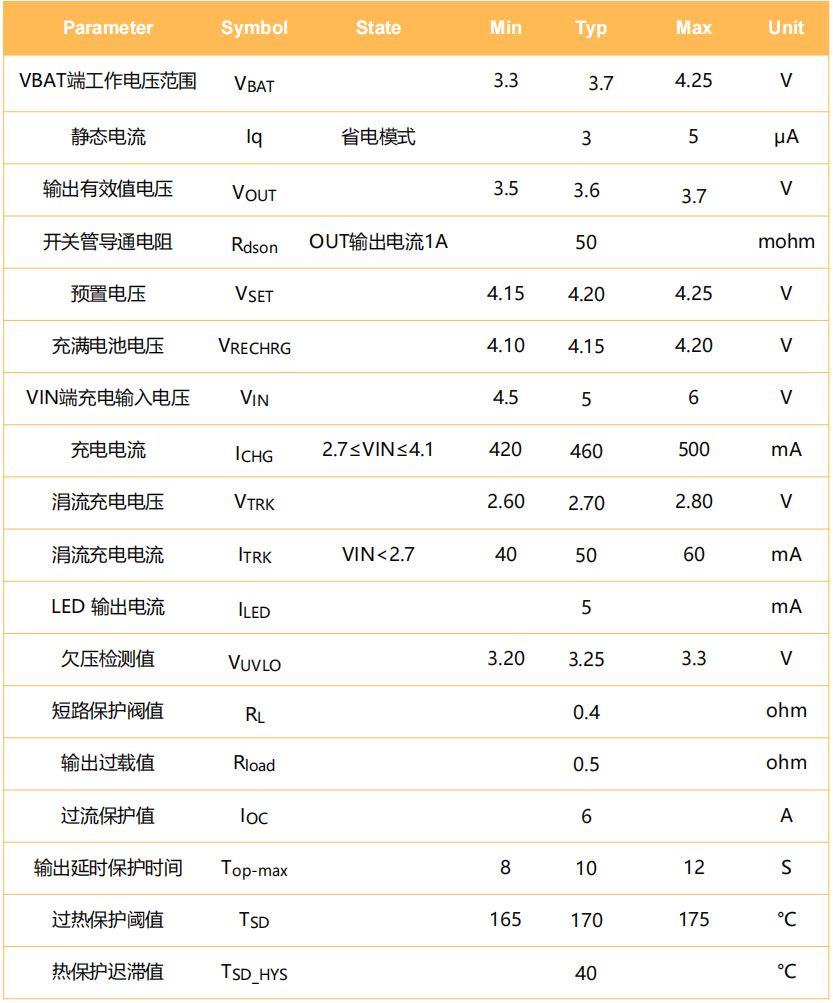

電氣參數

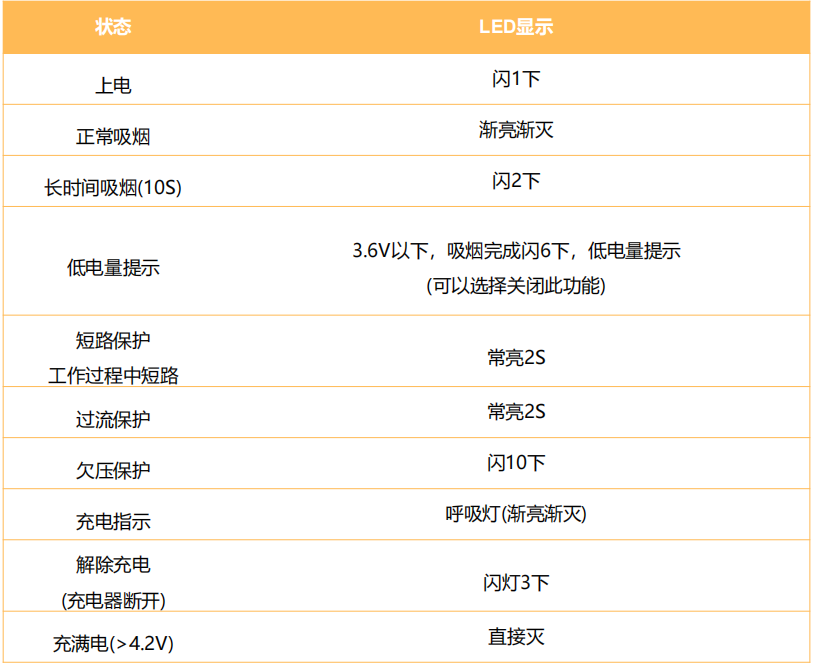

可視化的LED工作指示功能

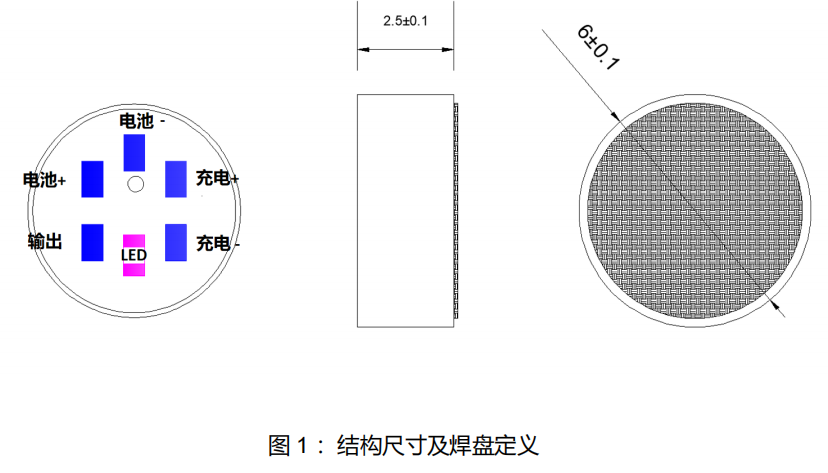

結構尺寸圖
備注：
一、 可根據客戶要求進行焊線。焊線長度，顏色，規格均可訂制；
二、 LED 燈的顏色可按照客戶要求（B:藍燈 G:綠燈 O:橙燈 R:紅燈 Y:黃燈 P:紫燈）。

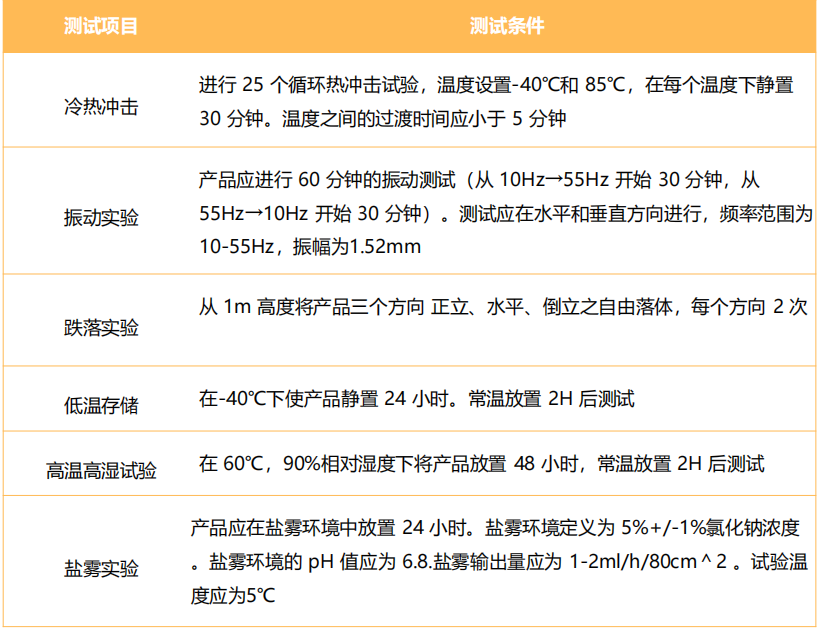

可靠性規范
材料概述
? 符合歐盟RoHS指令2011/65/EC修訂后的要求。
? 符合行業標準IEC 61249-2-21:2003關于鹵化物質的要求。
備注
? (A) MSL(濕氣敏感等級)等級 1。
