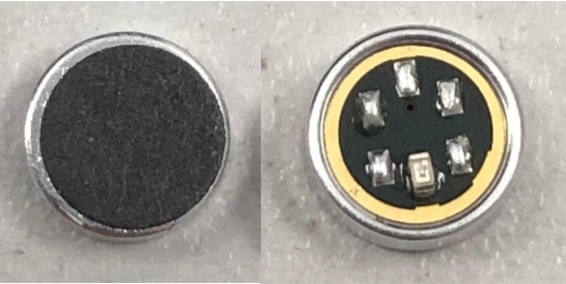

MAFS01-HD1 909咪頭
產品描述
MAFS01-HD1 是一款內置MEMS氣流傳感器芯片和ASIC芯片的電子煙咪頭。
該芯片工作狀態穩定，不吸煙進入省電模式，靜態電流小于 5uA；而吸煙時電熱絲工作，電流可超過7A，可以驅動 0.8Ω 電阻的電熱絲；并有發熱絲短路保護功能，及當電熱絲電阻小于 0.55Ω 時也會保護。采用專用集成電路內部優化設計，不會造成死機現象。
該芯片具備多模式（涓流，恒流，恒壓）充電過程，充電性能優越，并且具有電池保護功能，當鋰電池電壓< 2.7V 為涓流充電，可保護電池；當電池電壓被充至 2.7V 時，開始大電流充電；當電池電壓接近 4.2V時，充電電流逐步下降，進入恒壓，直至 4.2V 時充電停止；支持多種 AC-DC 和USB 等充電設備。
該芯片具有多種保護功能：長時間吸煙(10 秒)保護、過溫保護、欠壓保護等。同時也具備單顆 LED多種模式顯示功能，根據不同的工作模式，在電路啟動、吸煙時間、電壓檢測、多種保護和充電過程中都有可區別的LED 指示。
產品特性
? 省電模式下，靜態電流小(<5uA)；
? 寬電壓充電(4.5～6V)，充電性能優越；
? 多模式充電；
? 3.60V的恒定平均值電壓輸出；
? 10秒長時間吸煙保護；
? 具備短路保護功能(SCP)，欠壓保護功能(UVLO)和過熱保護功能(OTP)；
? LED 模擬實際吸煙過程中視覺效果；
? 靈敏度：-100Pa；
? 一致性高；

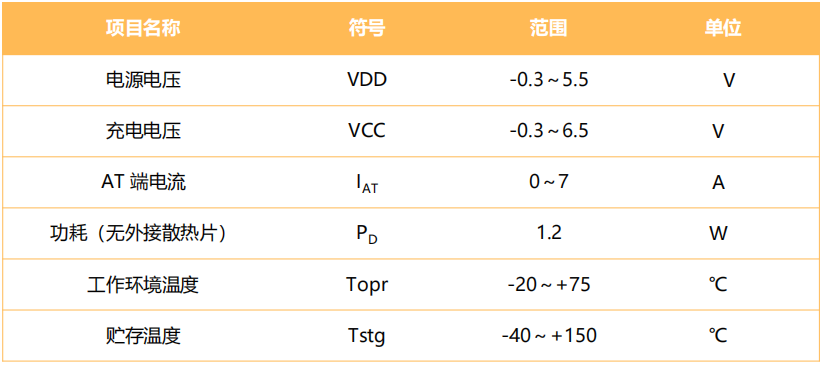

******最大額定值
注：無特別說明情況下，TA=25℃。超過上表中規定的極限參數會導致器件******損壞。不推薦將該器件工作在以上極限條件范圍之外，否則可能會影響器件的可靠性。

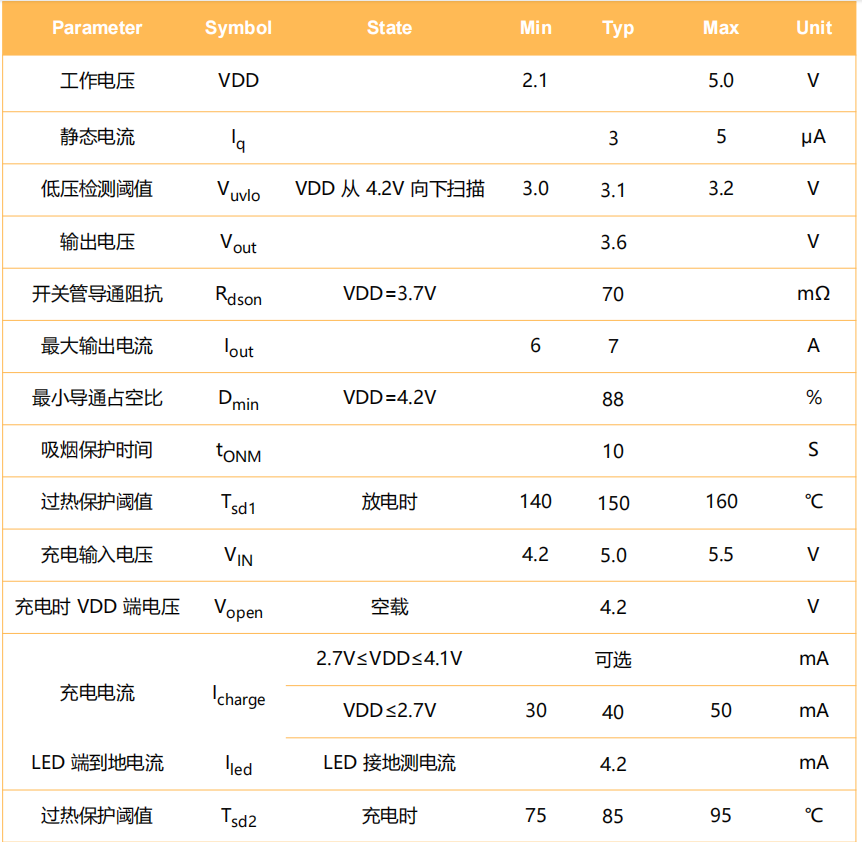

電氣參數
注：無特別說明情況下，VDD=3.7V，VCC=5.0V，TA=25℃

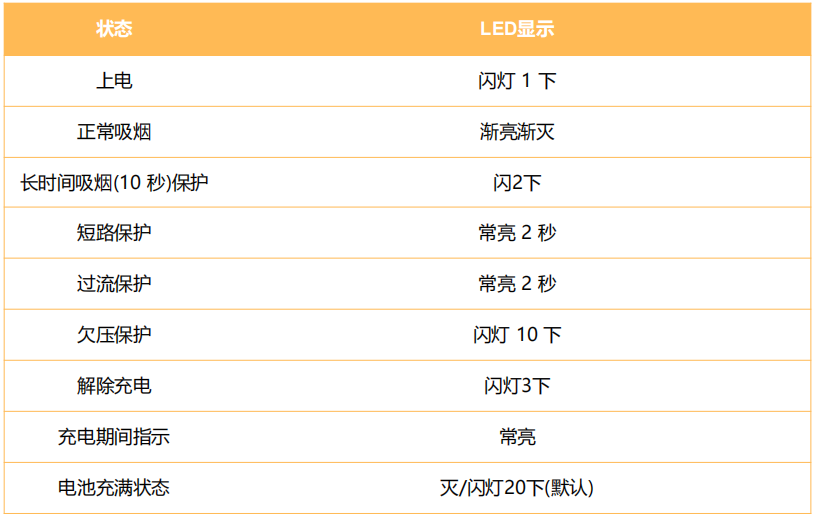

可視化的LED工作指示功能

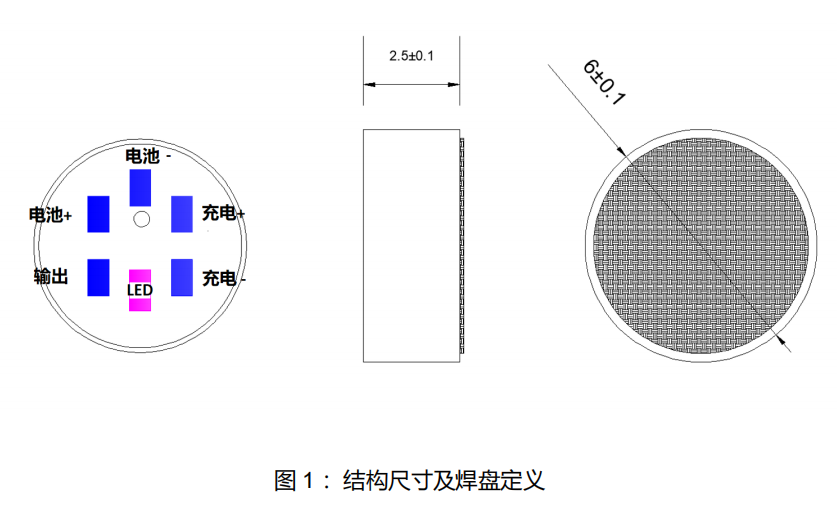

結構尺寸圖
備注：
一、 可根據客戶要求進行焊線。焊線長度，顏色，規格均可訂制；
二、 LED 燈的顏色可按照客戶要求（B:藍燈 G:綠燈 O:橙燈 R:紅燈 Y:黃燈 P:紫燈）。

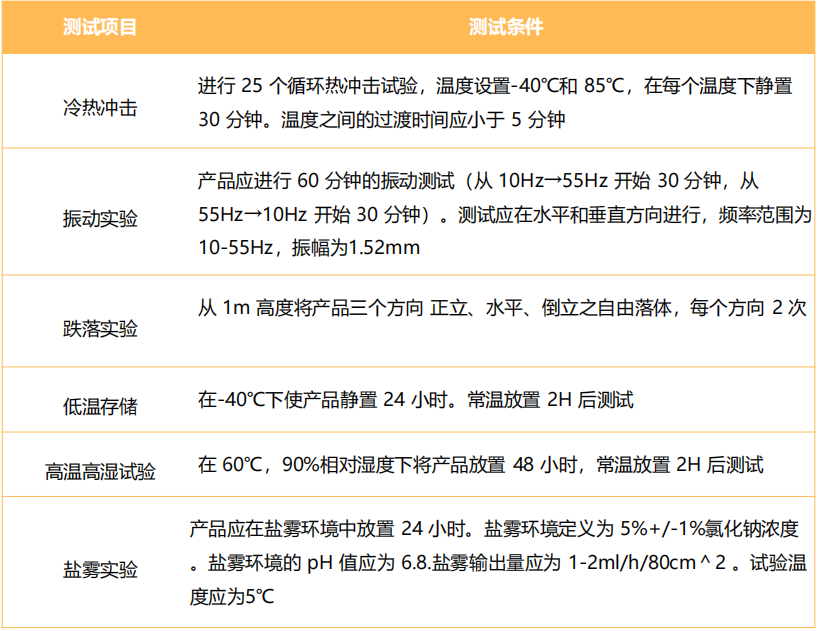

可靠性規范
材料概述
? 符合歐盟RoHS指令2011/65/EC修訂后的要求。
? 符合行業標準IEC 61249-2-21:2003關于鹵化物質的要求。
備注
? (A) MSL(濕氣敏感等級)等級 1。
