MAFS01-2718-AA1
產品描述

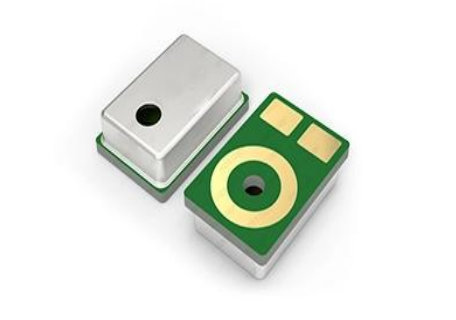

MAFS01-2718-AA1 適用于檢測霧化器吸煙狀態的MEMS氣流傳感器，當內置MEMS芯片感應到氣壓變化時，MEMS芯片將氣壓變化量轉換為電容變化量，而MEMS芯片與外置ASIC芯片輸入端相連，然后通過ASIC輸入端電路檢測電容變化量信號，進而來判斷用戶的操作行為，并輸出相應的觸發高低電平信號。本產品采用CAP-LGA封裝，體積小、可接受多次回流焊，滿足SMT貼片作業，可實現高效率自動化生產。

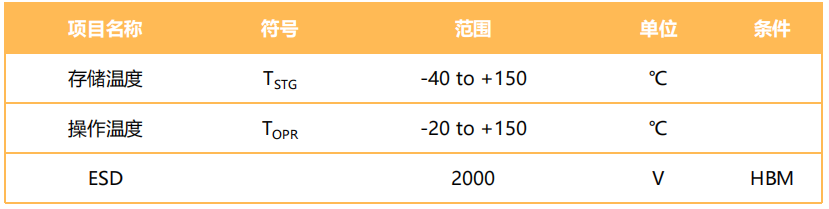

極限工作條件
注：無特別說明情況下，TA=25℃。工作在超過極限工作條件的情況下將有可能損壞器件和影響器件可靠性， 極限工作條件不是推薦的工作條件，在極限工作條件下，器件可能沒有功能。

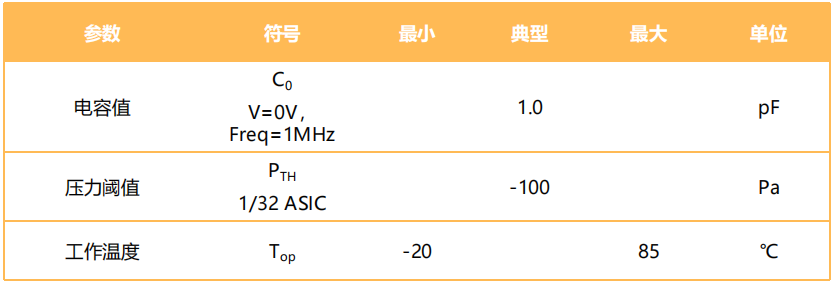

電氣參數
注：無特別說明情況下，TA=25℃

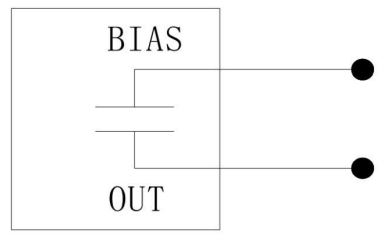

功能框圖

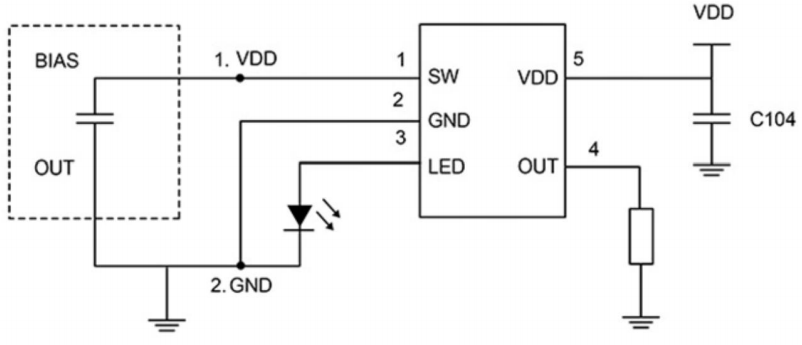

典型應用電路

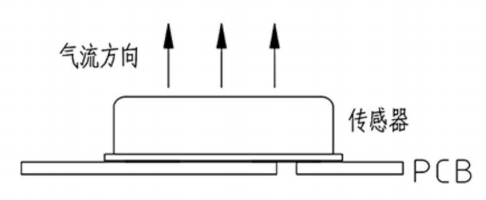

安裝示意圖

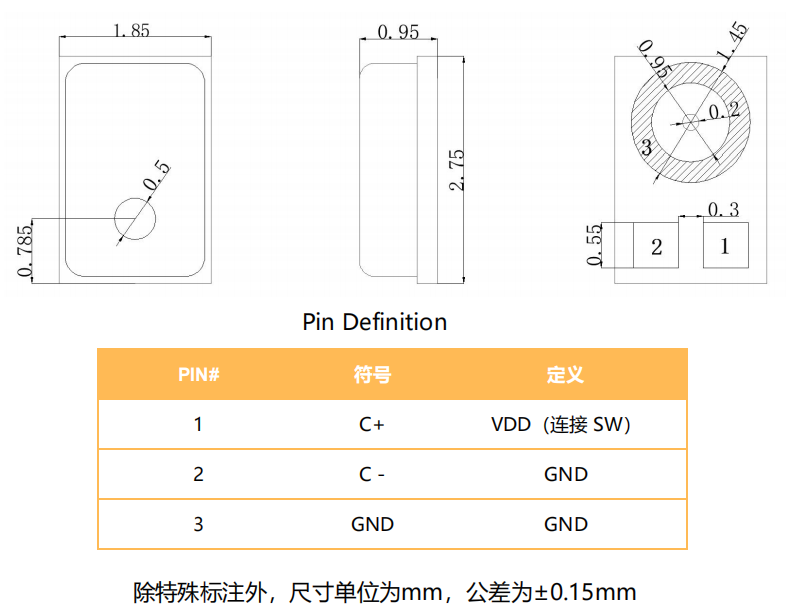

結構尺寸和引腳定義

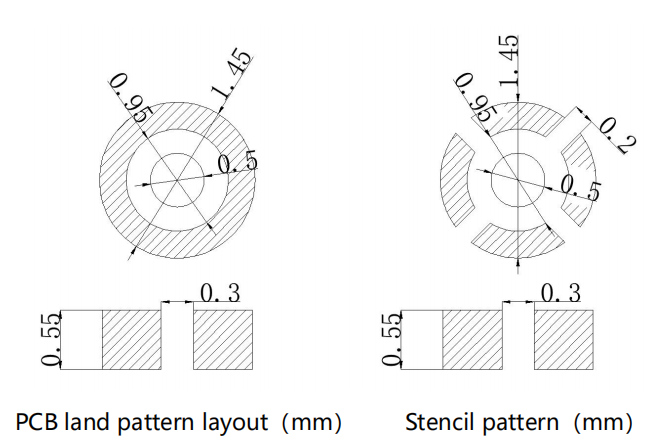

推薦的 PCB 焊盤布局和鋼網圖形

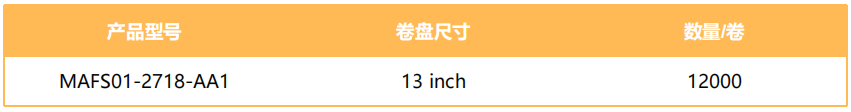

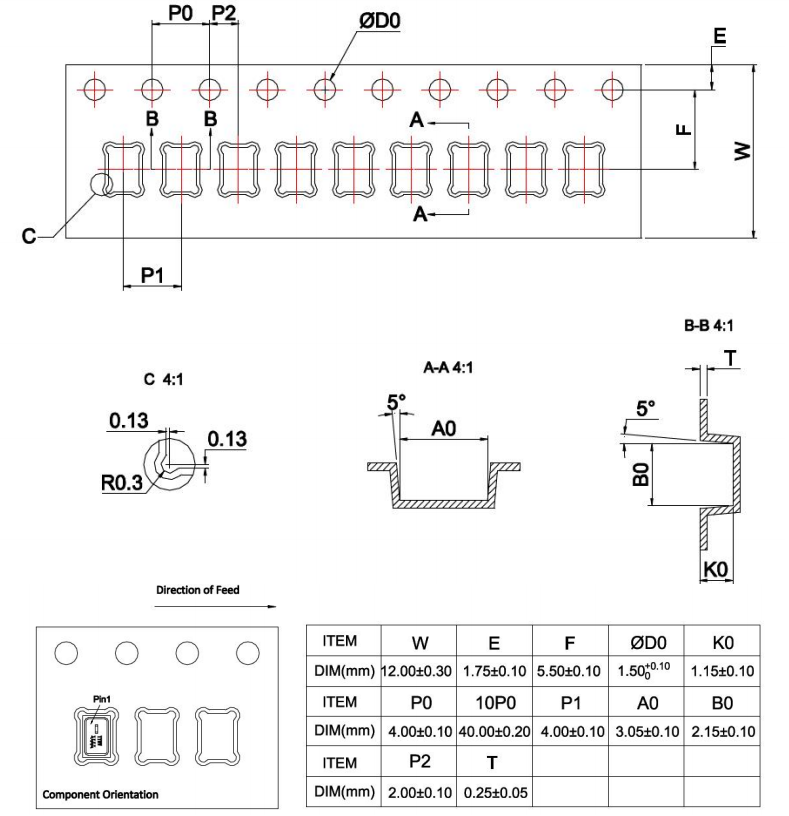

編帶&包裝
說明：
1） 尺寸單位為毫米；
2） 不要將真空吸嘴對準端氣孔；
3） 載帶和卷盤符合EIA-481 標準；
4） 標簽貼于外包裝和卷盤上；
5） 靜電電壓<100V；

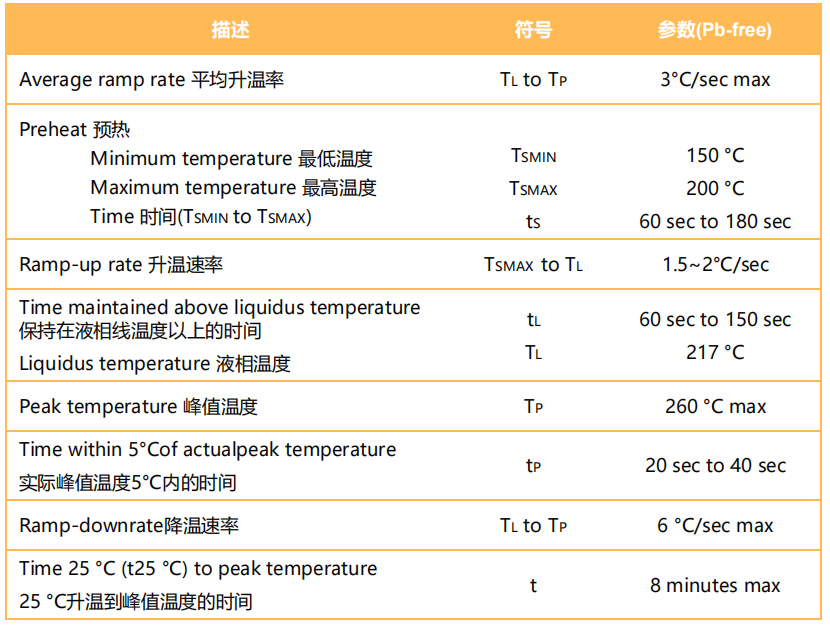

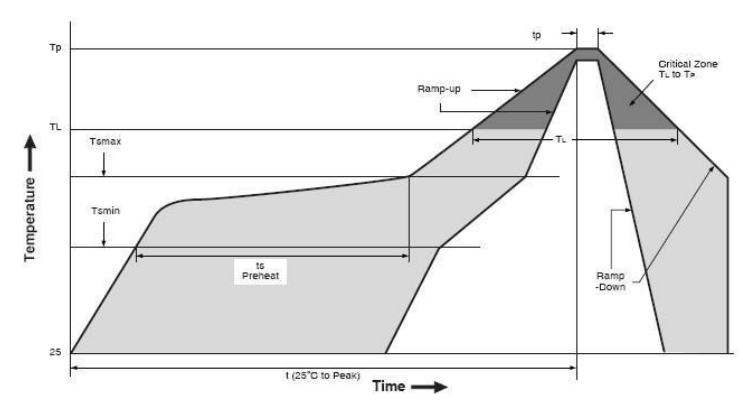

推薦的回流曲線
注：當集成電子煙控制器焊接在PCB上時，回流曲線根據焊膏和PCB厚度等進行設置。
材料概述
符合歐盟RoHS指令2011/65/EC修訂后的要求。
符合行業標準IEC 61249-2-21:2003關于鹵化物質的要求。
備注
1）將電子煙傳感器放置在濕度低于 75%的倉庫中，不得有突然的溫度變化、酸性空氣、任何其他有害空氣或強磁場。建議在工廠的暴露時間（拆包后） 不超過 4 周。
2）具有普通包裝的集成電子煙傳感器可以通過普通運輸工具運輸。在運輸過程中，請保護產品免受潮濕、沖擊、曬傷和壓力。
