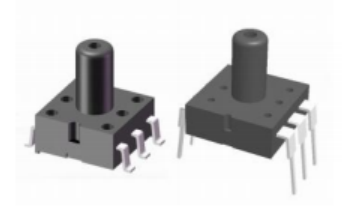

產品描述
MMDP020 型壓阻式壓力傳感器芯片適用于生物醫學、汽車電子等領域，其核心部分是一顆利用 MEMS 技術加工的硅壓阻式壓力敏感芯片。該壓力敏感芯片由一個彈性膜及集成在膜上的四個電阻組成，四個壓敏電阻形成了惠斯通電橋結構，當有壓力作用在彈性膜上時電橋會產生一個與所加壓力成線性比例關系的電壓輸出信號。產品采用標準的 SOP6 和DIP6形式封裝，方便用戶采用表面貼裝進行安裝。良好的線性、重復性和穩定性，靈敏度高，方便用戶針對輸出和溫漂進行調試和補償。

1.1產品特點

測量范圍-100kPa～0kPa…700kPa
表壓型
SOP或DIP封裝形式
適用于無腐蝕性氣體
芯片背壓腔受壓
引腳定義可靈活選擇

1.2.應用領域
電子血壓計、呼吸機、制氧機、監護儀等醫療領域
按摩器、按摩椅、氣墊床等運動健身器材領域
真空包裝機、真空攪拌機、真空破壁機、真空保鮮盒、真空泵等真空負壓領域
洗衣機、啤酒機、咖啡機、吸塵器、凈水機、熱水器等家電領域

2.功能描述
MMDP020 型壓阻式壓力傳感器芯片適用于生物醫學、汽車電子等領域，其核心部分是一顆利用 MEMS 技術加工的硅壓阻式壓力敏感芯片。該壓力敏感芯片由一個彈性膜及集成在膜上的四個電阻組成，四個壓敏電阻形成了惠斯通電橋結構，當有壓力作用在彈性膜上時電橋會產生一個與所加壓力成線性比例關系的電壓輸出信號。

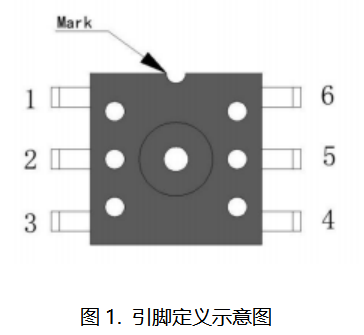

2.1電氣連接

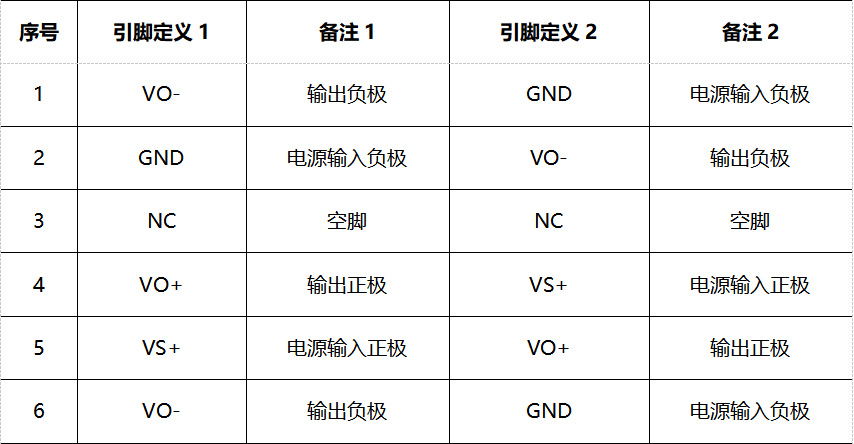

表1.引腳對應關系

備注：本產品可任意選擇以上兩種引腳定義中任意一種使用

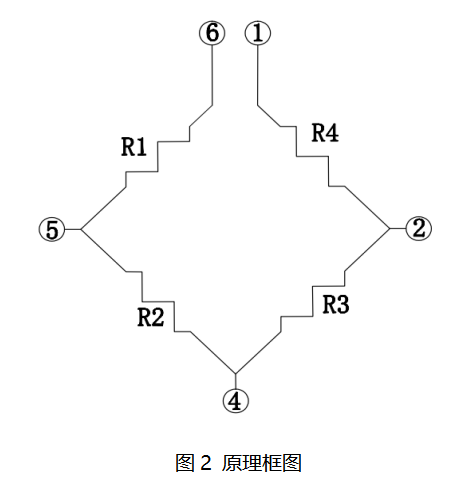

2.2原理框圖

壓力傳感器原理框圖如圖2所示

3.技術指標
壓力傳感下述指標均在以下條件下測得：
測量介質： 空氣
介質溫度：（25±1）℃
環境溫度：（25±1）℃
振    動： 0.1g(1m/s2)Max
濕    度：（50%±10%）RH
電    源：（5±0.005）V DC

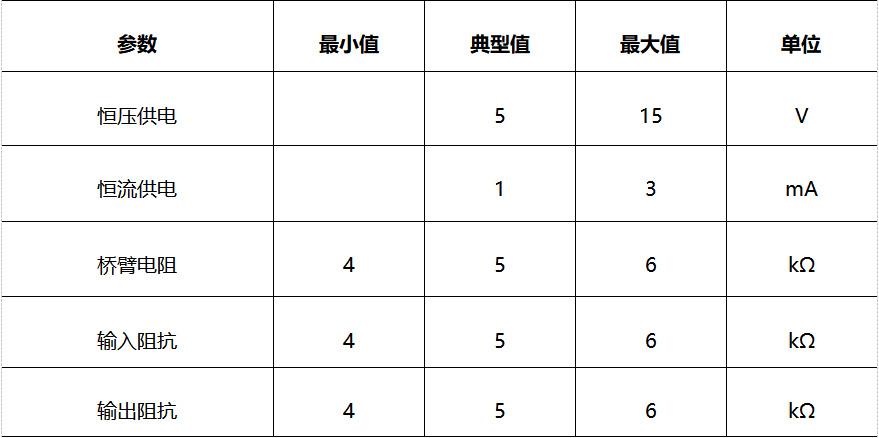

3.1 電氣性能
電氣性能如表2所示:

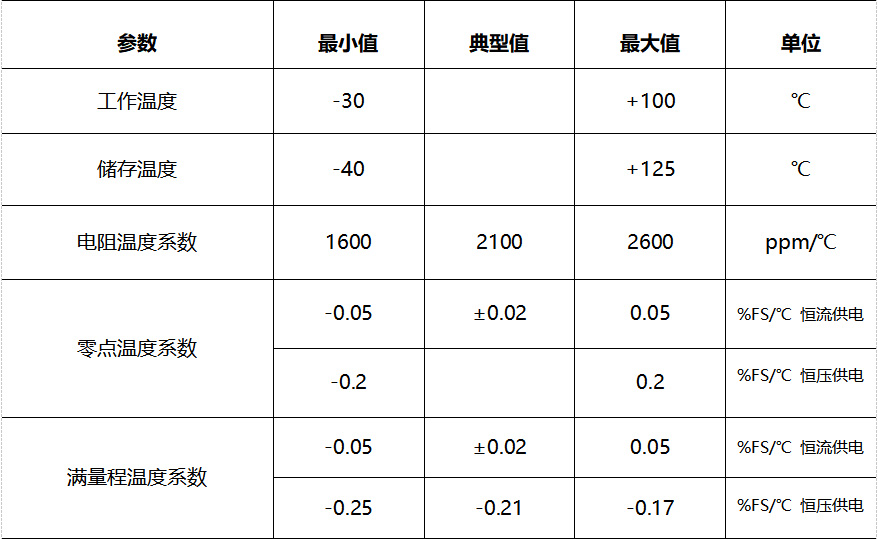

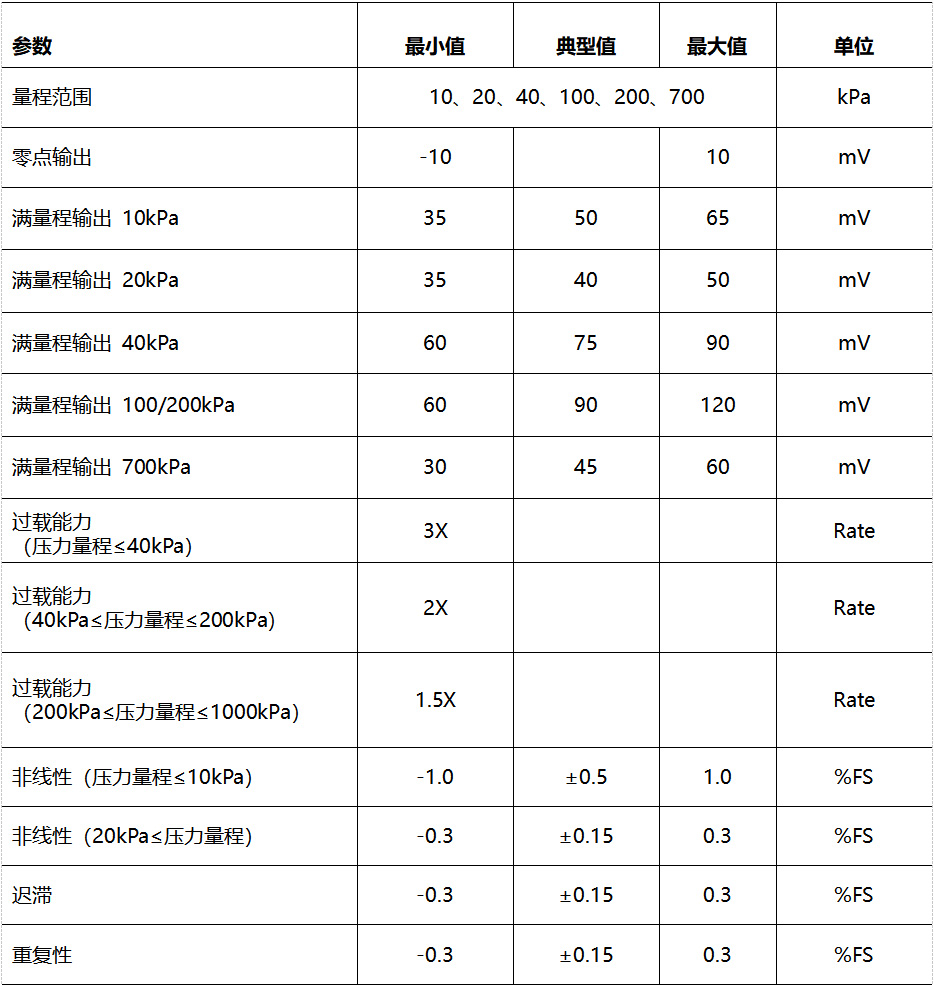

3.2 溫度特性
溫度特性如表3所示:

3.3力學特性
力學特性如表4所示

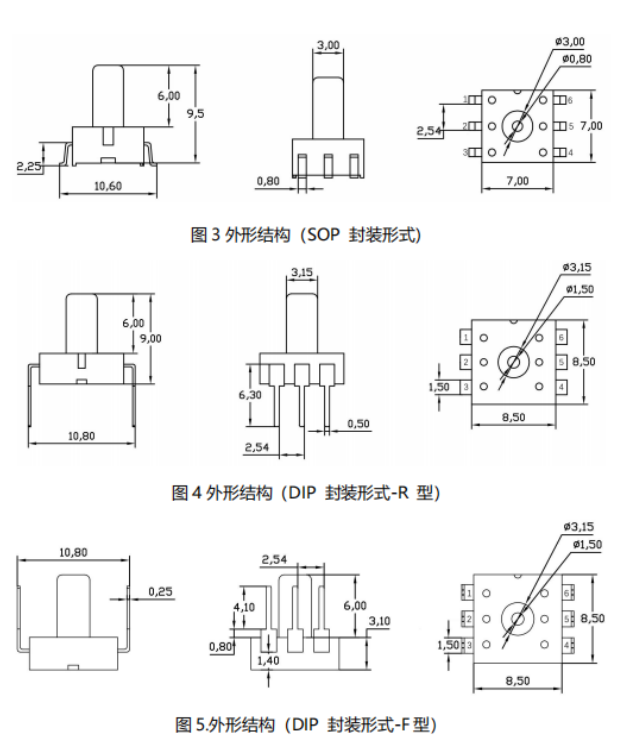

4.外形結構（單位：mm）
  壓力傳感外型尺寸參照?qǐng)D4(未注公差按GB/T1804-M執行)。

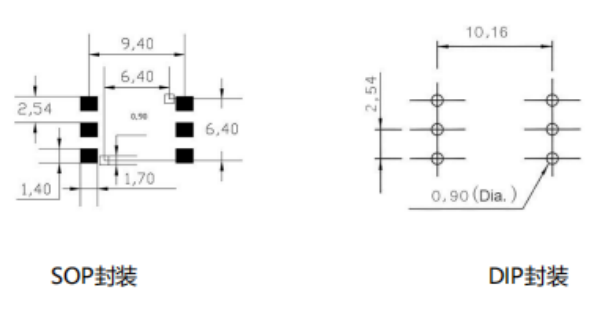

推薦焊盤尺寸：

5.使用注意事項
5.1.焊接
由于本產品為熱容量較小的小型構造，因此請盡量減少來自外部的熱量的影響。否則可能會因熱變形而造成破損，引起特性變動。請使用非腐蝕性的松香型助焊劑。另外，由于產品暴露在外，因此請注意不要使助焊劑侵入內部。
1） 手焊接
 請使用頭部溫度在 260 ～ 300 ℃（30 W）的電烙鐵 在 5 秒以內實施作業。

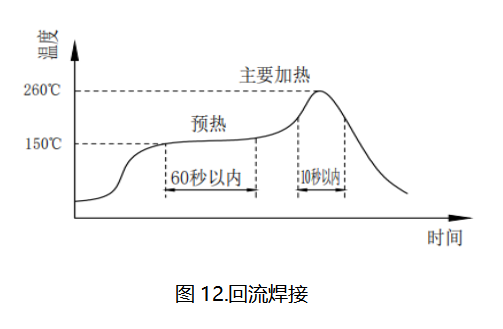

2）回流焊溫度使用建議：
推薦的回流爐溫度設置條件如下所示

3） 印刷板的曲翹度相對于整個傳感器應保持在 0.05mm 以下，請對此進行管理。
4） 安裝傳感器后，對基板進行切割彎折時，請注意不要使焊接部產生應力。
5） 焊接后，為了防止基板的絕緣惡化而實施涂層或封膠時，請注意不要使傳感器的壓力導入口上面附著。
5.2.清洗要求
1） 由于產品為開放型，因此請注意不要使清洗液侵入內部。
2） 使用超聲波進行清洗時，可能會使產品發生故障，因此請避免使用超聲波進行清洗。

5.3.存儲和運輸
1） 本產品為非防滴構造，因此請勿在可能濺到水等的場所中使用。
2） 請勿在產生凝露的環境中使用。另外，附著在傳感器芯片上的水分凍結后，可能會造成傳感器輸出的變動或者破壞。
3） 壓力傳感器的芯片在構造上接觸到光后，輸出會發生變動。尤其是通過透明套等施加壓力時，請避免使光接觸到傳感器的芯片。
4） 正常包裝的壓力傳感器可通過普通輸送工具運輸。請注意： 產品在運輸過程中防止潮濕、沖擊、曬傷和壓力。

5.4.其他使用注意事項
1） 安裝方法錯誤時，會造成事故，因此請注意。
2） 請避免采用超聲波等施加高頻振動的使用方法。
3） 能夠直接使用的壓力媒介僅為空氣。除此以外的媒介，尤其是在腐蝕性氣體（有機溶劑氣體，亞硫酸氣體，硫化氫氣體等）和異物的媒介中使用時，會造成故障和破損，因此請避免在上述環境中使用。
4） 壓力導入口的內部配置有壓力傳感器芯片。從壓力導入口插入針等異物后，會造成芯片破損和導入口堵塞，因此請避免上述操作。另外，使用時請避免堵塞大氣導入口。
5） 關于使用壓力，請?jiān)陬~定壓力的范圍內使用。在范圍外使用時，會造成破損。
6） 由于可能因靜電而造成破壞，因此使用時請注意：
請將桌子上的帶電物，作業人員接地，以使周圍的靜電安全放電。
7）根據所使用的壓力，請充分注意產品的固定和套管，導入管的固定及選擇。另外，如有疑問，敬請垂詢。

■ 請?jiān)趯?shí)際使用狀態下進行確認
由于本規格為產品單體規格，為了提高實際使用時的可靠性，請確認實際使用狀態下的性能和品質。

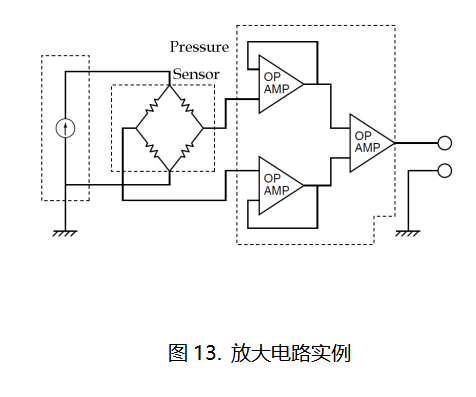

6.放大電路實例
壓力傳感器通過定電流驅動進行電壓轉換，此后根據需要進行放大使用。下圖所示的電路為一般性使用電路。

安全注意事項
本產品是使用一般電子設備用（通信設備，測量設備，工作機械等）的半導體部品而制成的。使用這些半導體部品的產品，可能會因外來干擾和浪涌而發生誤動作和故障，因此請?jiān)趯?shí)際使用狀態下確認性能及品質。為以防萬一，請?jiān)谘b置上進行安全設計（保險絲，斷路器等保護電路的設置，裝置多重化等），一旦發生誤動作也不會侵害生命，身體，財產等。為防止受傷及事故的發生，請務必遵守以下事項：
·驅動電流和電壓應在額定值以下使用。
·請按照電氣定義進行接線。特別是對電源進行逆連接后，會因發熱，冒煙，著火等電路損傷引發事故，因此敬請注意。
·對產品進行固定和對壓力導入口進行連接時請慎重。
